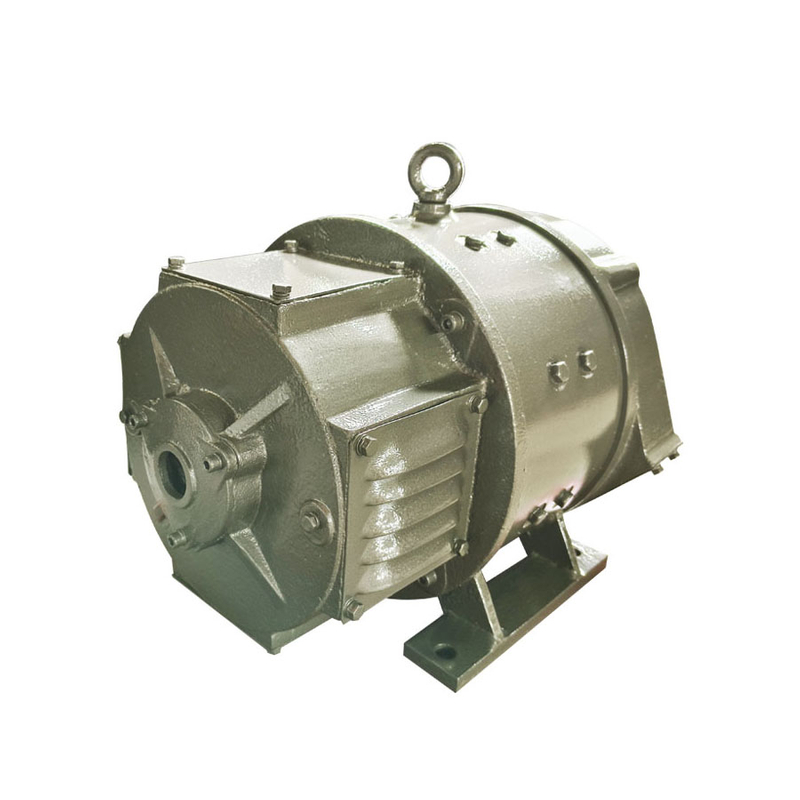

Двигатель постоянного тока серии Z4
WPDJ
Двигатели серии Z2 — это небольшие двигатели постоянного тока, предназначенные для общепромышленного использования и подходящие для таких применений, как металлорежущие станки, производство бумаги, крашение и ткачество, печать и производство цемента.Генераторы могут служить источниками питания для освещения или другими источниками постоянного напряжения.
Я. Обзор
Малые двигатели постоянного тока серии Z2 соответствуют стандартам JB1104-68, установленным Министерством машиностроительной промышленности Китайской Народной Республики для небольших двигателей постоянного тока.
Серия Z2 состоит из 11 типоразмеров, каждый с двумя длинами сердечника.Они производятся в виде двигателей постоянного тока, генераторов постоянного тока и генераторов постоянного тока, регулирующих напряжение, подходящих для нормальных рабочих условий.Двигатели используются для общих целей передачи, генераторы — в качестве обычных источников постоянного тока, а генераторы, регулирующие напряжение, — для групп аккумуляторов.
Методы возбуждения: Двигатели имеют шунтовую или смешанную обмотку с небольшой стабильной обмоткой.Генераторы имеют либо смешанную обмотку, либо отдельное возбуждение (для генераторов на 230 В).Генераторы, регулирующие напряжение, имеют шунтовую обмотку (без последовательной обмотки).Отдельно возбуждаемое напряжение для двигателей доступно только в одном варианте: 110 Вольт.
Двигатели могут приводиться в движение клиновыми ремнями, цилиндрическими шестернями или гибкими муфтами и не несут осевой нагрузки на вал двигателя.
Двигатели серии Z2 могут быть изготовлены для использования в тропических регионах с защитой от влаги, плесени и дыма (тип TH), что требует отдельных соглашений.
Двигатели серии Z2 2-11# также могут быть созданы как спидометры типа ZYS-A.
Базовая серия двигателей серии Z2 – это двигатели с самовентиляцией.При уменьшении внешнего напряжения якоря для регулировки скорости вниз крутящий момент уменьшается пропорционально скорости.
Двигатели серии Z2 6-11# также могут быть изготовлены с конструкцией внешнего вентилятора, при этом вентилятор устанавливается над торцевой крышкой вала.
Модели внешних вентиляторов для двигателей серии Z2 6–11# перечислены в Таблице 1.
Двигатели серии Z2 представляют собой небольшие двигатели постоянного тока, предназначенные для общепромышленного использования, при этом двигатель подходит для передачи энергии с диапазоном регулирования скорости при постоянной мощности, не превышающим 2:1, и перегрузочной способностью, не превышающей в 1,5 раза номинальный крутящий момент.Их можно использовать в таких отраслях, как металлорежущие станки, производство бумаги, крашение и ткачество, полиграфия и производство цемента.Генераторы могут служить источниками питания для освещения или другими источниками постоянного напряжения.
II.Конструкция и типы установки
Двигатели постоянного тока могут изготавливаться конструктивных типов, указанных в таблице 2.
Двигатель имеет однонаправленный круглый удлинитель вала и по запросу может быть изготовлен с двойным удлинителем вала.Двигатели типоразмеров 1–6 могут передавать номинальный крутящий момент с использованием методов передачи, описанных в пункте обзора 4, тогда как для типоразмеров 7–11 удлинитель концевого вала коллектора приводится в движение муфтой, способной передавать номинальный крутящий момент, и с использованием V- Ременные или прямозубые передачи могут передавать только 50% номинального крутящего момента.
Для горизонтальных двигателей клеммная коробка, если смотреть со стороны конца вала, находится на левой стороне рамы.По желанию расположение клеммной коробки может быть выполнено с правой стороны рамы, но это необходимо указать при заказе.
Двигатели постоянного тока серии Z2 могут нормально работать как в прямом, так и в обратном направлении.
Направление вращения генераторов серии Z2 и генераторов с регулированием напряжения, если смотреть со стороны конца вала, — против часовой стрелки.По запросу они также могут быть изготовлены с возможностью вращения по часовой стрелке, но это необходимо указать при заказе.
Генераторы серии Z2 и генераторы с регулированием напряжения могут поставляться в комплекте с трехфазными асинхронными двигателями серии Y по требованию заказчика.
Номинальная мощность стабилизатора напряжения – это мощность при среднем напряжении (135 Вольт для 110/160 Вольт и 270 Вольт для 220/320 Вольт).Когда напряжение выше среднего, выходная мощность не превышает номинальную мощность, а когда напряжение ниже среднего, выходной ток не превышает номинальный ток.
Генераторы постоянного тока или генераторы постоянного тока, регулирующие напряжение, производятся только в горизонтальном исполнении с опорными ножками.
III.Модель Объяснение
Z означает «постоянный» ток, 2 указывает на второй национальный стандарт конструкции, а цифры после тире указывают размер корпуса и длину сердечника, например Z2-11, где первая «1» представляет размер корпуса. , а вторая цифра «1» представляет длину ядра, тогда как в Z2-112 «11» представляет размер кадра 11, а «2» представляет собой длинную сердцевину.
IV.Производительность продукта
Базовая серия двигателей постоянного тока имеет напряжение якоря 110 В и 220 В, номинальную частоту вращения 3000 об/мин, 1500 об/мин, 1000 об/мин, 750 об/мин и 600 об/мин.
Базовая серия генераторов постоянного тока имеет номинальное напряжение 115 В и 230 В, номинальную частоту вращения 2850 об/мин и 1450 об/мин;тоже 960 об/мин.
Базовая серия генераторов постоянного тока имеет номинальные напряжения 110В/160В и 220В/320В, номинальные частоты вращения 2850 об/мин и 1450 об/мин.
Помимо трех основных серий двигателей, перечисленных выше, существует еще производное напряжение якоря 180 Вольт.
В дополнение к данным, перечисленным выше, любая спецификация двигателя может быть получена с другими уровнями напряжения (но не превышающими максимально допустимое напряжение для этой спецификации) и соответствующей мощностью и скоростью, но это следует согласовывать отдельно.
