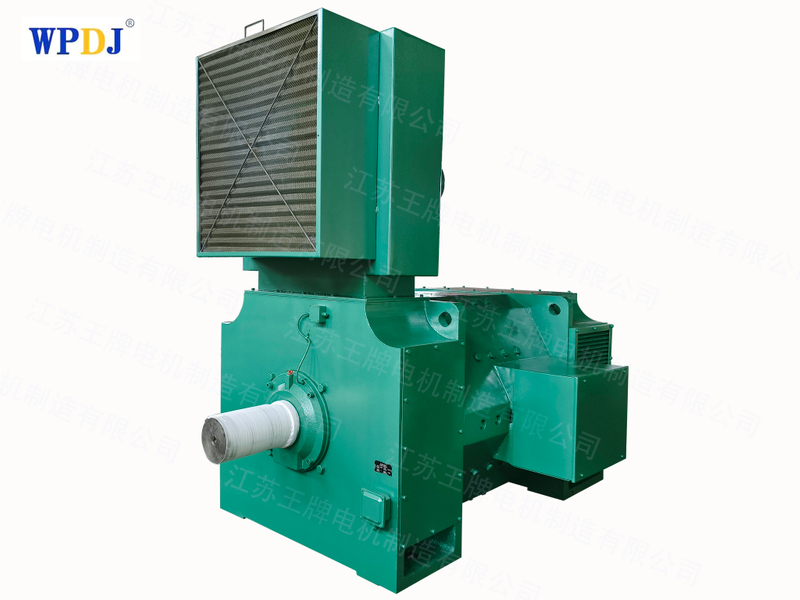

1000 кВт Z Series DC Motor

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
Z -серия DC Motor
Марка продукта:
WPDJ

Моторная спецификация

Z315-1A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	436					61	335	80.0	1300	3.1	4.8	1.0	1000	34.2	0.72
		696				96	330	86.0	1800	3.1	4.8	1.0	1000	33.8	0.68
			958			129	324	89.0	1800	3.1	4.8	1.0	1000	33.2	0.68
				1219		161	318	90.6	1800	3.1	4.8	1.0	1000	32.7	0.68
					1481	190	310	91.6	1800	3.1	4.8	1.0	1000	31.9	0.69
02	573					80	421	84.1	1700	3.1	5.0	0.9	840	25.6	0.44
		901				123	412	88.5	1800	3.1	5.0	1.0	1010	25.1	0.43
			1229			162	400	90.6	1800	3.1	5.0	1.0	1010	24.4	0.43
				1556		194	380	91.6	1800	3.1	5.0	1.0	1010	23.3	0.45
03	760					101	518	86.6	1800	3.1	5.0	1.0	1010	20.5	0.27
		1185				154	510	90.1	1800	3.1	5.0	1.0	1010	20.2	0.26
			1610			205	501	91.6	1800	3.1	5.0	1.0	1010	19.9	0.26
04	957					123	622	88.2	1800	3.1	5.3	1.0	1010	16.7	0.18
		1481				185	608	90.9	1800	3.1	5.3	1.1	1190	16.4	0.17
05	1204					160	800	89.9	1800	3.1	5.3	1.0	1010	13.7	0.11
06

Z315-2A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	344					60	334	78.6	1200	3.1	5.3	1.0	1010	37.5	0.91
		553				95	329	85.1	1500	3.1	5.3	1.0	1010	36.8	0.86
			762			129	325	88.3	1800	3.1	5.3	1.0	1010	36.5	0.85
				972		160	317	90.2	1800	3.1	5.3	1.0	1010	35.6	0.85
					1182	190	311	91.4	1800	3.1	5.3	1.0	1010	35.0	0.85
02	453					78	414	83.1	1500	3.1	5.5	1.0	1010	27.5	0.56
		714				120	404	87.9	1800	3.1	5.5	1.0	1010	26.9	0.55
			977			160	395	90.3	1800	3.1	5.5	1.0	1010	26.4	0.54
				1240		195	381	91.5	1800	3.1	5.5	1.0	1010	25.6	0.56

03	605					99	511	85.9	1800	3.1	5.5	1.0	1010	22.1	0.34
		945				152	504	89.8	1800	3.1	5.5	1.0	1010	21.9	0.33
			1287			200	490	91.5	1800	3.1	5.5	1.0	1010	21.2	0.33
				1629		240	467	92.2	1800	3.1	5.5	1.0	1010	20.3	0.35

04	762					122	619	87.7	1800	3.1	5.8	1.1	1190	18.1	0.22
		1183				180	592	90.8	1800	3.1	5.8	1.1	1190	17.4	0.23
			1606			225	549	92.0	1800	3.1	5.8	1.1	1190	16.3	0.24


05	959					160	800	89.7	1800	3.1	5.8	1.0	1010	14.5	0.14
		1478				235	767	91.6	1800	3.1	5.8	1.0	1010	14.1	0.14

Z315-3A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	269					57	322	76.7	900	4.1	6.5	1.1	1190	40.1	1.2
		436				91	320	83.9	1500	4.0	6.5	1.1	1190	39.9	1.2
			603			126	320	87.4	1800	4.0	6.5	1.1	1190	39.9	1.2
				770		158	315	89.5	1800	4.0	6.5	1.1	1190	39.3	1.2
					938	189	310	90.9	1800	4.0	6.5	1.1	1190	38.6	1.2
02	357					76	408	81.6	1200	4.1	6.7	1.1	1190	30.0	0.72
		567				118	400	87.1	1700	4.0	6.7	1.1	1190	29.6	0.69
			776			159	395	89.7	1800	4.0	6.7	1.1	1190	29.2	0.68
				987		195	382	91.2	1800	4.0	6.7	1.1	1190	28.3	0.69

03	481					97	505	84.8	1500	4.0	6.7	1.1	1190	24.1	0.43
		754				150	500	89.2	1800	4.0	6.7	1.1	1190	23.9	0.42
			1028			200	490	91.2	1800	4.0	6.7	1.1	1190	23.4	0.42
				1302		240	466	92.2	1800	4.0	6.7	1.1	1190	22.4	0.43
					1578	280	451	92.5	1800	4.0	6.7	1.1	1190	21.8	0.44
04	607					119	607	87.0	1800	4.0	7.1	1.1	1190	19.4	0.29
		945				182	600	90.5	1800	4.0	7.1	1.1	1190	19.1	0.28
			1284			238	580	92.0	1800	4.0	7.1	1.1	1190	18.6	0.28
				1624		283	550	92.3	1800	4.0	7.1	1.1	1190	17.7	0.29

05	761					160	800	89.1	1800	4.0	7.1	1.1	1190	16.0	0.17
		1175				240	780	91.5	1800	4.0	7.1	1.1	1190	15.6	0.17
			1592			305	743	91.8	1800	4.0	7.1	1.1	1190	15.0	0.18

Z355-3A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	197					59	357	71.3	600	4.7	11.2	1.5	1430	52.2	1.5
		327				96	350	80.2	1000	4.7	11.2	1.5	1430	51.2	1.4
			456			133	347	84.6	1500	4.7	11.2	1.5	1430	50.9	1.3
				586		168	342	87.3	1500	4.7	11.2	1.5	1430	50.1	1.3
					716	202	337	89.1	1500	4.7	11.2	1.5	1430	49.4	1.3
02	258					78	441	77.1	800	4.6	11.2	1.4	1260	40.3	0.92
		416				124	435	84.0	1500	4.6	11.2	1.5	1430	39.7	0.87
			574			167	424	87.5	1500	4.6	11.2	1.5	1430	38.8	0.86
				733		209	417	89.6	1500	4.6	11.2	1.5	1430	38.2	0.86
					891	248	407	90.9	1500	4.6	11.2	1.5	1430	37.3	0.87
03	365					105	566	81.6	1200	4.6	11.5	1.5	1430	31.3	0.51
		579				163	555	87.0	1500	4.6	11.5	1.5	1430	30.7	0.49
			794			217	540	89.7	1500	4.6	11.5	1.5	1430	29.9	0.49
				1008		267	524	91.3	1500	4.6	11.5	1.6	1610	29.1	0.50
					1223	312	506	92.2	1500	4.6	11.5	1.6	1610	28.2	0.51
04	439					127	666	84.2	1500	4.7	12.2	1.5	1430	25.7	0.36
		690				194	650	88.7	1500	4.7	12.2	1.5	1430	25.1	0.35
			940			255	628	90.9	1500	4.7	12.2	1.6	1610	24.4	0.36
				1191		309	603	92.1	1500	4.7	12.2	1.6	1610	23.4	0.37
					1442	355	573	92.8	1500	4.7	12.2	1.7	1800	22.4	0.38
05	578					166	848	87.0	1500	4.7	12.2	1.5	1430	19.9	0.21
		898				246	811	90.5	1500	4.7	12.2	1.6	1610	19.2	0.22
			1219			315	768	92.0	1500	4.7	12.2	1.7	1800	18.3	0.22
				1540		371	719	92.8	1500	4.7	12.2	1.8	2000	17.2	0.24

06

Z355-4A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	153					57	357	68.6	600	5.2	13.1	1.6	1610	57.9	1.9
		257				94	349	78.3	800	5.3	13.1	1.6	1610	56.8	1.8
			360			131	347	83.2	1200	5.3	13.1	1.6	1610	56.4	1.7
				464		166	341	86.2	1500	5.3	13.1	1.6	1610	55.5	1.7
					568	200	336	88.2	1500	5.3	13.1	1.6	1610	54.7	1.7
02	199					76	440	74.6	800	5.4	13.1	1.6	1610	44.6	1.2
		325				121	429	82.5	1200	5.4	13.1	1.6	1610	43.5	1.13
			450			165	423	86.3	1500	5.5	13.1	1.6	1610	42.9	1.1
				576		207	415	88.7	1500	5.4	13.1	1.6	1610	42.2	1.1
					702	247	407	90.2	1500	5.4	13.1	1.6	1610	41.4	1.1
03	286					103	564	79.8	1000	5.3	13.4	1.6	1610	34.6	0.65
		456				161	553	85.9	1500	5.4	13.4	1.6	1610	33.9	0.63
			627			215	538	88.9	1500	5.3	13.4	1.6	1610	33.1	0.62
				797		266	524	90.7	1500	5.3	13.4	1.7	1800	32.3	0.63
					968	313	509	91.8	1500	5.4	13.4	1.7	1800	31.4	0.64
04	346					125	664	82.8	1200	5.3	14.1	1.6	1610	28.3	0.46
		546				192	647	87.8	1500	5.3	14.1	1.6	1610	27.7	0.45
			746			254	628	90.3	1500	5.3	14.1	1.7	1800	26.9	0.45
				946		310	605	91.7	1500	5.3	14.1	1.7	1800	26	0.46
					1147	358	578	92.6	1500	5.3	14.1	1.8	2000	24.9	0.48
05	455					164	844	86	1500	5.4	14.1	1.6	1610	21.9	0.27
		710				245	811	89.9	1500	5.4	14.1	1.7	1800	21.1	0.27
			965			316	771	91.7	1500	5.4	14.1	1.7	1800	20.2	0.28
				1220		375	726	92.7	1500	5.4	14.1	1.8	2000	19.1	0.3
					1475	424	681	93.3	1500	5.4	14.1	1.9	2220	18.1	0.31
06

Z400-2A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	128					56	364	65.6	500	5.9	20.8	1.8	1310	63.9	2.3
		219				96	367	76.1	800	5.8	20.8	1.9	1450	64.4	2.0
			311			135	364	81.6	1000	5.7	20.8	1.9	1450	64	1.9
				402		173	361	84.9	1200	5.7	20.8	1.9	1450	63.5	1.8
					493	211	359	87.1	1500	5.7	20.8	1.9	1450	63.1	1.8
02	156					71	437	70.3	500	5.7	20.8	1.9	1450	55.2	1.5
		260				117	431	79.5	1000	5.7	20.8	1.9	1450	54.5	1.4
			364			162	426	84.1	1200	5.7	20.8	1.9	1450	53.9	1.4
				468		206	422	86.9	1500	5.7	20.8	1.9	1590	53.3	1.3
					573	250	419	88.8	1500	5.7	20.8	2.0	1590	53	1.3
03	210					93	536	75.5	800	5.9	21.3	1.9	1450	43.6	0.93
		341				150	532	82.9	1200	5.9	21.3	1.9	1450	43.4	0.87
			472			205	525	86.7	1500	5.9	21.3	1.9	1450	42.9	0.85
				604		258	518	88.9	1500	5.9	21.3	2.0	1590	42.3	0.84
					735	310	512	90.4	1500	5.9	21.3	2.0	1590	41.8	0.84
04	296					128	695	80.9	1000	5.8	21.3	1.9	1450	33	0.51
		472				201	688	86.6	1500	5.8	21.3	1.9	1450	32.7	0.49
			647			272	679	89.4	1500	5.8	21.3	2.0	1590	32.3	0.48
				823		339	667	91.1	1500	5.7	21.3	2.0	1590	31.8	0.48
					998	402	653	92.2	1500	5.8	21.3	2.1	1740	31.2	0.48
05	359					158	836	83.6	1200	5.8	21.7	1.9	1450	27.7	0.35
		566				244	821	88.4	1500	5.7	21.7	2.0	1590	27.3	0.34
			773			325	803	90.7	1500	5.7	21.7	2.1	1740	26.7	0.34
				979		401	783	82.0	1500	5.8	21.7	2.1	1740	26.1	0.34
					1186	472	762	92.9	1500	5.7	21.7	2.2	1900	25.4	0.35
06	466					199	1026	86.1	1500	6.0	21.7	2.0	1590	22.3	0.22
		727				301	997	90.0	1500	6.0	21.7	2.1	1740	21.7	0.22
			987			395	966	91.8	1500	6.0	21.7	2.2	1900	21.1	0.22
				1248		479	929	92.8	1500	6.0	21.7	2.3	2060	20.4	0.23
					1510	551	886	93.3	1510	6.0	21.7	2.4	2230	19.5	0.24

Z4-400-3A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	96					54	371	61.8	350	6.5	24.8	2.1	1740	72.6	3.0
		168				93	364	73.8	600	6.6	24.8	2.0	1590	71.3	2.6
			239			132	633	79.7	800	6.6	24.8	2.1	1740	71	2.4
				311		171	362	83.4	1000	6.6	24.8	2.1	1740	70.8	2.3
					382	209	360	85.9	1200	6.6	24.8	2.1	1740	70.4	2.3
02	118					68	433	67.2	500	6.5	24.8	2.0	1590	61	2.1
		199				114	428	77.3	600	6.7	24.8	2.1	1740	60.3	1.9
			281			159	424	82.6	1000	6.6	24.8	2.1	1740	59.7	1.8
				362		204	422	85.6	1200	6.7	24.8	2.1	1740	59.4	1.7
					444	247	417	87.8	1500	6.6	24.8	2.1	1740	58.8	1.7
03	162					91	539	73.2	600	6.5	25.2	2.1	1740	48.9	1.2
		266				147	529	81.5	1000	6.5	25.2	2.1	1740	48	1.1
			370			203	526	85.6	1200	6.5	25.2	2.1	1740	47.7	1.1
				474		256	518	88.1	1500	6.5	25.2	2.1	1740	47	1.1
					579	308	511	89.8	1500	6.5	25.2	2.2	1900	46.4	1.1
04	229					126	698	79.1	800	6.5	25.2	2.1	1740	36.8	0.66
		366				199	688	85.4	1200	6.6	25.2	2.1	1740	36.3	0.63
			504			270	679	88.6	1500	6.6	25.2	2.1	1740	35.9	0.61
				642		338	668	90.5	1500	6.6	25.2	2.2	1900	35.4	0.61
					780	403	657	91.7	1500	6.6	25.2	2.2	1900	34.8	0.62
05	278					155	831	82.1	1000	6.6	25.7	2.1	1740	30.6	0.46
		439				242	821	87.4	1500	6.6	25.7	2.2	1900	30.2	0.44
			602			324	804	90.1	1500	6.6	25.7	2.2	1900	29.6	0.43
				764		402	787	91.6	1500	6.6	25.7	2.3	2060	29	0.44
					926	474	766	92.6	1500	6.6	25.7	2.3	2060	28.3	0.44
06	366					197	1025	85.1	1200	6.6	25.7	2.1	1740	24.6	0.28
		573				300	999	89.4	1500	6.6	25.7	2.2	1900	24.1	0.28
			780			396	970	91.5	1500	6.6	25.7	2.3	2060	23.4	0.28
				987		482	935	92.7	1500	6.6	25.7	2.4	2230	22.6	0.29
					1195	558	896	93.4	1500	6.6	25.7	2.4	2230	21.8	0.29

Z4-400-4A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	72					50	360	57.8	300	8.0	29.7	2.3	2060	79.2	4.1
		129				90	365	70.7	500	7.7	29.7	2.3	2060	80.3	3.4
			186			128	359	77.6	600	7.7	29.7	2.3	2060	79.1	3.2
				243		167	359	81.6	800	7.7	29.7	2.3	2060	79.1	3.0
					300	204	356	84.4	1000	7.7	29.7	2.3	2060	78.3	3.0
02	90					64	424	63.9	300	7.7	29.7	2.2	1900	67.2	2.8
		155				110	424	75.0	500	7.6	29.7	2.3	2060	67.1	2.4
			220			155	421	80.8	800	7.7	29.7	2.3	2060	66.6	2.3
				285		199	417	84.3	1000	7.7	29.7	2.3	2060	66.0	2.2
					350	243	415	86.6	1200	7.7	29.7	2.3	2060	65.7	2.2
03	125					87	529	70.7	500	7.6	30.1	2.2	1900	53.2	1.6
		208				144	527	79.7	700	7.6	30.1	2.3	2060	53.0	1.4
			291			199	521	84.4	1000	7.6	30.1	2.3	2060	52.4	1.4
				374		252	514	87.2	1200	7.6	30.1	2.3	2060	51.7	1.4
					457	304	507	89.0	1500	7.6	30.1	2.3	2060	51.1	1.4
04	178					122	690	76.9	500	7.6	30.1	2.3	2060	40.9	0.86
		287				196	687	83.9	1000	7.7	30.1	2.3	2060	40.7	0.80
			397			266	675	87.5	1200	7.7	30.1	2.3	2060	40.0	0.78
				507		334	665	89.7	1500	7.7	30.1	2.4	2230	39.4	0.78
					617	400	665	91.1	1500	7.6	30.1	2.4	2230	38.9	0.78
05	217					152	830	80.3	800	7.7	30.6	2.3	2060	34.2	0.58
		346				238	815	86.2	1200	7.7	30.6	2.4	2230	33.6	0.56
			475			320	799	89.2	1500	7.7	30.6	2.4	2230	33.0	0.55
				604		398	783	91.0	1550	7.7	30.6	2.4	2230	32.3	0.56
					734	472	765	92.2	1500	7.7	30.6	2.5	2410	31.7	0.56
06	287					193	1017	83.7	1000	7.6	30.6	2.3	2060	27.3	0.36
		451				296	993	88.5	1500	7.7	30.6	2.4	2230	26.7	0.35
			616			393	967	90.9	1500	7.6	30.6	2.4	2230	26.1	0.35
				781		481	935	92.3	1500	7.6	30.6	2.5	2410	25.3	0.36
					946	560	900	93.2	1500	7.6	30.6	2.5	2410	24.4	0.37

Z450-1A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	185					96	562	74.4	600	5.6	35	2.0	1130	46.4	1.0
		302				155	555	82.3	1000	5.6	35	2.1	1230	45.9	0.97
			420			214	552	86.2	1200	5.6	35	2.1	1230	45.7	0.93
				538		270	545	88.5	1500	5.6	35	2.2	1340	45.1	0.92
					656	325	539	90.1	1500	5.6	35	2.2	1340	44.6	0.92
02	229					120	671	78.4	700	5.6	35	2.1	1230	38.4	0.71
		368				191	666	84.9	1000	5.6	35	2.1	1230	38.1	0.66
			507			260	658	88.1	1500	5.6	35	2.2	1340	37.7	0.65
				647		326	648	90.1	1500	5.6	35	2.2	1340	37.2	0.65
					786	390	639	91.3	1500	5.6	35	2.3	1450	36.6	0.65
03	291					152	817	82.1	1000	5.6	37.2	2.1	1230	30.6	0.46
		460				237	806	87.3	1500	5.6	37.2	2.1	1230	30.2	0.44
			629			318	792	89.9	1500	5.6	37.2	2.2	1340	29.7	0.44
				799		394	774	91.4	1500	5.6	37.2	2.3	1450	29.1	0.44
					968	466	756	92.4	1500	5.6	37.2	2.4	1570	28.4	0.44
04	419					213	1106	85.7	1500	5.6	37.2	2.2	1340	23.9	0.23
		654				325	1082	89.7	1500	5.6	37.2	2.3	1450	23.4	0.23
			888			429	1052	91.6	1500	5.6	37.2	2.4	1570	22.8	0.23
				1124		526	1022	92.7	1500	5.6	37.2	2.5	1690	22.2	0.24
					1360	614	988	93.4	1500	5.6	37.2	2.7	1950	21.5	0.24
05	505					258	1316	87.5	1500	5.6	39.5	2.3	1450	19.8	0.16
		783				388	1278	90.8	1500	5.6	39.5	2.4	1570	19.3	0.16
			1062			506	1232	92.4	1500	5.6	39.5	2.6	1810	18.7	0.17
				1342		610	1180	93.2	1500	5.6	39.5	2.7	1950	18.0	0.17

06	626					315	1580	89.2	1500	5.6	39.5	2.4	1570	15.8	0.11
		965				463	1512	91.8	1500	5.6	39.5	2.5	1690	15.2	0.11
			1304			589	1428	92.9	1500	5.6	39.5	2.8	2080	14.5	0.12

Z450-2A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Ratedcurrent la a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	144					94	563	72.4	500	6.5	40.8	2.2	1340	50.5	1.3
		237				154	559	80.9	800	6.5	40.8	2.3	1450	50.2	1.2
			330			213	555	85.2	1000	6.5	40.8	2.3	1450	49.9	1.2
				424		270	548	87.8	1500	6.5	40.8	2.3	1450	49.3	1.2
					517	326	543	89.5	1500	6.5	40.8	2.4	1570	48.8	1.2
02	179					118	674	76.5	600	6.5	40.8	2.3	1450	42.3	0.90
		289				189	666	83.7	1000	6.5	40.8	2.3	1450	41.9	0.85
			399			259	661	87.3	1200	6.5	40.8	2.4	1570	41.5	0.82
				509		325	650	89.4	1500	6.5	40.8	2.4	1570	40.9	0.82
					621	390	641	90.9	1500	6.5	40.8	2.4	1570	40.4	0.82
03	227					150	818	80.7	800	6.5	43.1	2.2	1340	33.5	0.58
		361				236	809	86.4	1200	6.5	43.1	2.3	1450	33.2	0.56
			495			317	793	89.3	1500	6.5	43.1	2.4	1570	32.6	0.55
				629		395	778	91.0	1500	6.5	43.1	2.4	1570	32.0	0.55
					764	468	761	92.1	1500	6.5	43.1	2.5	1690	31.3	0.56
04	328					211	1105	84.7	1200	6.5	43.1	2.4	1570 1690	25.8	0.30
		515				325	1087	89.1	1500	6.5	43.1	2.5	1570 1690	25.4	0.29
			702			431	1059	91.3	1500	6.5	43.1	2.5	1690	24.8	0.29
				888		530	1030	92.6	1500	6.5	43.1	2.6	1810	24.2	0.30
					1076	620	997	93.4	1500	6.5	43.1	2.7	1950	23.5	0.30
05	397					257	1320	86.7	1200	6.5	45.4	2.5	1690	21.7	0.21
		618				389	1285	90.4	1500	6.5	45.4	2.6	1810	21.2	0.20
			840			509	1241	92.2	1500	6.5	45.4	2.7	1950	20.5	0.21
				1061		617	1193	93.2	1500	6.5	45.4	2.8	2080	19.8	0.21

06	493					315	1587	88.7	1500	6.5	45.4	2.5	1690	17.3	0.14
		761				466	1523	91.6	1500	6.5	45.4	2.7	1950	16.7	0.14
			1030			596	1443	93.0	1500	6.5	45.4	2.8	2080	15.9	0.15

Z450-3A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 Exction Power Pf KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 Exction Power Pf KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	112					91	563	69.7	350	6.7	48.2	2.4	1570	56.3	1.7
		187				151	558	79.1	600	6.7	48.2	2.5	1690	55.8	1.6
			262			210	554	83.9	800	6.7	48.2	2.5	1690	55.4	1.5
				337		267	547	86.8	1000	6.7	48.2	2.5	1690	54.8	1.5
					412	323	542	88.7	1200	6.7	48.2	2.5	1690	54.2	1.5
02	140					115	674	74.2	500	6.7	48.2	2.5	1690	47.1	1.2
		229				186	666	82.2	800	6.7	48.2	2.5	1690	46.5	1.1
			318			256	660	86.2	1000	6.7	48.2	2.5	1690	46.1	1.0
				406		323	650	88.6	1200	6.7	48.2	2.6	1810	45.5	1.0
					496	388	641	90.3	1500	6.7	48.2	2.6	1810	44.9	1.0
03	180					147	816	79.0	600	6.7	50.5	2.4	1570	37.2	0.74
		287				232	804	85.3	800	6.7	50.5	2.5	1690	36.7	0.71
			395			315	793	88.5	1200	6.7	50.5	2.5	1690	36.2	0.69
				503		393	778	90.4	1500	6.7	50.5	2.6	1810	35.5	0.69
					611	467	762	91.7	1500	6.7	50.5	2.6	1810	34.8	0.70
04	261					208	1103	83.5	800	6.7	50.5	2.5	1690	28.6	0.38
		411				322	1084	88.4	1500	6.7	50.5	2.6	1810	28.1	0.36
			561			430	1061	90.8	1500	6.7	50.5	2.7	1950	27.6	0.36
				712		531	1035	92.3	1500	6.7	50.5	2.8	2080	26.9	0.37
					863	624	1005	93.2	1500	6.7	50.5	2.8	2080	26.2	0.38
05	316					254	1318	85.7	1000	6.7	52.8	2.6	1810	24.0	0.26
		494				387	1286	89.8	1500	6.7	52.8	2.7	1950	23.5	0.26
			672			509	1244	91.9	1500	6.7	52.8	2.8	2080	22.8	0.26
				850		620	1200	93.0	1500	6.7	52.8	2.9	2230	22.0	0.27

06	393					312	1582	87.9	1200	6.7	52.8	2.6	1810	19.1	0.17
		609				465	1524	91.2	1500	6.7	52.8	2.8	1080	18.4	0.18
			827			599	1452	92.8	1500	6.7	52.8	2.9	2230	17.7	0.18

Z450-4A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	86					86	554	66.6	300	7.5	57.8	2.7	1950	62.7	2.3
		146				146	553	76.9	500	7.5	57.8	2.7	1950	62.6	2.0
			205			204	547	82.2	700	7.5	57.8	2.7	1950	61.9	1.9
				265		262	544	85.4	800	7.5	57.8	2.8	2080	61.6	1.9
					325	318	539	87.6	1000	7.5	57.8	2.8	2080	61.0	1.9
02	108					111	669	71.6	350	7.5	57.8	2.7	1950	52.0	1.5
		180				181	658	80.6	600	7.5	57.8	2.7	1950	51.2	1.4
			250			251	654	85.0	800	7.5	57.8	2.7	1950	50.9	1.3
				321		318	646	87.7	1000	7.5	57.8	2.8	2080	50.3	1.3
					392	383	637	89.5	1200	7.5	57.8	2.8	2080	49.6	1.3
03	140					142	807	76.7	500	7.5	60.1	2.7	1950	41.6	0.96
		226				227	797	83.9	800	7.5	60.1	2.7	1950	41.1	0.90
			312			309	786	87.4	1000	7.5	60.1	2.7	1950	40.5	0.89
				398		388	773	89.6	1200	7.5	60.1	2.8	2080	39.9	0.88
					485	463	759	91.1	1500	7.5	60.1	2.8	2080	39.2	0.88
04	204					203	1095	81.8	600	7.5	60.1	2.8	2080	32.0	0.48
		324				317	1078	87.3	1000	7.5	60.1	2.9	2230	31.5	0.47
			443			425	1056	90.0	1500	7.5	60.1	2.9	2230	30.9	0.46
				564		527	1031	91.7	1500	7.5	60.1	2.9	2230	30.2	0.47
					683	622	1005	92.8	1500	7.5	60.1	3.0	2370	29.5	0.47
05	249					249	1309	84.3	800	7.5	62.4	2.9	2230	26.9	0.33
		390				382	1278	88.9	1200	7.5	62.4	2.9	2230	26.3	0.33
			532			505	1240	91.3	1500	7.5	62.4	3.0	2370	25.6	0.33
				674		619	1201	92.6	1500	7.5	62.4	3.0	2370	24.8	0.33

06	310					308	1573	87.1	1000	7.5	62.4	2.8	2080	20.9	0.22
		484				461	1516	90.8	1500	7.5	62.4	2.9	2230	20.2	0.22
			655			598	1452	92.5	1500	7.5	62.4	3.0	2370	19.4	0.23

Z500-1A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	205					163	891	80.4	600	5.8	68.4	2.4	1050	34.2	0.40
		327				256	879	86.3	1000	5.8	68.4	2.5	1130	33.8	0.39
			449			345	863	89.3	1200	5.8	68.4	2.6	1210	33.2	0.38
				572		430	847	91.0	1200	5.8	68.4	2.6	1210	32.6	0.38
					693	510	828	92.2	1200	5.8	68.4	2.7	1290	32.0	0.42
02	246					199	1055	83.3	800	5.8	68.4	2.4	1050	28.3	0.29
		388				308	1038	88.2	1200	5.8	68.4	2.5	1130	27.9	0.27
			530			410	1013	90.7	1200	5.8	68.4	2.6	1210	27.2	0.27
				671		505	985	92.1	1200	5.8	68.4	2.7	1290	26.6	0.28
					814	593	956	93.0	1200	5.8	68.4	2.7	1290	25.8	0.29
03	333					261	1346	86.2	1000	5.8	70.1	2.6	1210	22.6	0.17
		520				395	1308	90.1	1200	5.8	70.1	2.7	1290	22.0	0.16
			707			517	1262	92.0	1200	5.8	70.1	2.8	1380	21.3	0.17
				894		627	1213	93.1	1200	5.8	70.1	2.9	1470	20.6	0.17
					1082	721	1155	93.7	1200	5.8	70.1	3.0	1560	19.7	0.18
04	447					344	1731	88.8	1200	5.8	73.6	2.7	1290	17.2	0.10
		692				508	1658	91.7	1200	5.8	73.6	2.8	1380	16.6	0.10
			936			652	1576	93.1	1200	5.8	73.6	3.0	1560	15.9	0.10
				1180		769	1478	93.8	1200	5.8	73.6	3.1	1660	15.0	0.11

05	526					406	2024	89.8	1200	5.8	73.6	2.8	1380	14.9	0.07
		810				590	1916	92.3	1200	5.8	73.6	3.0	1560	14.2	0.07
			1095			737	1778	93.4	1200	5.8	73.6	3.2	1760	13.3	0.07


06

Z500-2A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	160					158	880	78.6	500	6.5	81.1	2.6	1210	37.9	0.53
		257				251	871	85.1	800	6.5	81.1	2.7	1290	37.5	0.50
			353			340	857	88.4	1000	6.5	81.1	2.7	1290	36.9	0.49
				450		425	842	90.3	1200	6.5	81.1	2.8	1380	36.3	0.49
					546	506	825	91.6	1200	6.5	81.1	2.8	1380	35.6	0.50
02	193					194	1044	81.8	600	6.5	81.1	2.6	1210	31.3	0.37
		305				302	1026	87.3	1000	6.5	81.1	2.7	1290	30.8	0.35
			417			405	1006	90.0	1200	6.5	81.1	2.8	1380	30.2	0.35
				530		501	981	91.6	1200	6.5	81.1	2.8	1380	29.5	0.35
					642	590	953	92.7	1200	6.5	81.1	2.9	1470	28.5	0.36
03	261					256	1331	85.2	800	6.5	82.9	2.7	1290	24.4	0.21
		410				390	1297	89.6	1000	6.5	82.9	2.8	1380	23.9	0.21
			558			514	1257	91.7	1200	6.5	82.9	2.9	1470	23.2	0.21
				706		626	1212	92.9	1200	6.5	82.9	2.9	1470	22.4	0.21
					854	724	1160	93.7	1200	6.5	82.9	3.0	1560	21.6	0.22
04	352					339	1717	88.0	1000	6.5	86.3	2.8	1380	19.0	0.12
		546				505	1653	91.3	1200	6.5	86.3	2.9	1470	18.3	0.12
			740			651	1575	92.9	1200	6.5	86.3	3.0	1560	17.6	0.13
				934		774	1487	93.8	1200	6.5	86.3	3.1	1660	16.7	0.13

05	414					402	2010	89.4	1200	6.5	86.3	2.9	1470	15.9	0.09
		641				588	1911	92.2	1200	6.5	86.3	3.1	1660	15.3	0.09
			866			742	1788	93.4	1200	6.5	86.3	3.2	1760	14.4	0.09


06

Z500-3A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	126					152	865	76.5	400	7.7	95.8	2.9	1470	41.9	0.67
		204				244	858	83.6	600	7.7	95.8	3.0	1560	41.5	0.63
			282			332	844	87.3	1000	7.7	95.8	3.0	1560	40.9	0.62
				361		416	829	89.6	1200	7.7	95.8	3.0	1560	40.2	0.62
					438	497	814	91.0	1200	7.7	95.8	3.0	1560	39.5	0.62
02	153					188	1028	80.1	500	7.7	95.8	2.9	1470	34.6	0.47
		243				294	1008	86.1	700	7.7	95.8	2.9	1470	34.0	0.45
			333			396	990	89.2	1000	7.7	95.8	3.0	1560	33.4	0.45
				425		492	967	91.0	1200	7.7	95.8	3.0	1560	32.7	0.45
					515	581	942	92.2	1200	7.7	95.8	3.0	1560	31.9	0.45
03	208					249	1309	83.9	600	7.7	97.6	3.0	1560	26.9	0.27
		328				381	1275	88.7	1000	7.7	97.6	3.0	1560	26.3	0.27
			448			504	1238	91.1	1200	7.7	97.6	3.0	1560	25.5	0.27
				567		617	1197	92.5	1200	7.7	97.6	3.1	1660	24.8	0.27
					687	717	1150	93.4	1200	7.7	97.6	3.1	1660	23.9	0.28
04	282					331	1690	87.0	1000	7.7	101	3.1	1660	20.9	0.15
		437				496	1630	90.7	1200	7.7	101	3.1	1660	20.2	0.15
			594			643	1560	92.5	1200	7.7	101	3.2	1760	19.4	0.16
				750		769	1479	93.6	1200	7.7	101	3.2	1870	18.5	0.17

05	332					394	1981	88.6	1000	7.7	101	3.1	1660	17.5	0.11
		514				579	1886	91.7	1200	7.7	101	3.2	1760	16.7	0.11
			696			736	1775	93.2	1200	7.7	101	3.3	1870	15.9	0.11


06

Z500-4A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	98					144	842	73.8	300	8.6	115.3	3.1	1660	46.7	0.89
		160				233	832	81.9	500	8.6	115.3	3.2	1760	46.2	0.83
			223			319	820	86.1	650	8.6	115.3	3.2	1760	45.5	0.81
				285		403	810	88.5	1000	8.6	115.3	3.2	1760	45.0	0.80
					348	482	795	90.2	1200	8.6	115.3	3.2	1760	44.2	0.80
02	119					179	999	77.9	350	8.6	115.3	3.1	1660	38.4	0.62
		192				283	982	84.7	600	8.6	115.3	3.1	1660	37.8	0.59
			264			383	965	88.1	800	8.6	115.3	3.2	1760	37.2	0.58
				338		477	944	90.2	1000	8.6	115.3	3.2	1760	36.4	0.58
					410	566	922	91.6	1200	8.6	115.3	3.2	1760	35.6	0.59
03	164					239	1275	82.3	500	8.6	117	3.2	1760	29.9	0.36
		260				368	1242	87.7	800	8.6	117	3.2	1760	29.1	0.34
			355			490	1210	90.4	1200	8.6	117	3.2	1760	28.4	0.34
				451		602	1173	91.9	1200	8.6	117	3.2	1870	27.6	0.35
					546	703	1131	93.0	1200	8.6	117	3.2	1870	26.7	0.36
04	223					319	1645	85.8	650	8.6	120.5	3.3	1870	23.1	0.2
		347				481	1590	90.0	1000	8.6	120.5	3.3	1870	22.4	0.2
			472			627	1526	92.0	1200	8.6	120.5	3.3	1870	21.6	0.21
				598		755	1455	93.2	1200	8.6	120.5	3.4	1870	20.7	0.21

05	264					381	1931	87.7	800	8.6	120.5	3.3	1870	19.3	0.15
		409				565	1848	91.2	1200	8.6	120.5	3.4	1970	18.6	0.15
			554			723	1747	92.9	1200	8.6	120.5	3.4	1970	17.7	0.15


06

Z560-2A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	153					196	1094	78.8	500	7.8	126.1	3.3	1310	37.5	0.44
		244				309	1075	85.1	800	7.8	126.1	3.3	1310	36.9	0.42
			336			418	1057	88.3	1000	7.8	126.1	3.4	1380	36.3	0.41
				429		522	1037	90.2	1200	7.8	126.1	3.5	1450	35.7	0.41
					521	619	1013	91.4	1200	7.8	126.1	3.6	1530	34.9	0.42
02	189					245	1312	82.6	700	7.8	128.8	3.2	1240	29.7	0.30
		300				380	1290	87.6	1000	7.8	128.8	3.3	1310	29.2	0.29
			410			507	1260	90.1	1200	7.8	128.8	3.4	1380	28.6	0.29
				520		624	1224	91.6	1200	7.8	128.8	3.5	1450	27.8	0.29
					630	732	1186	92.6	1200	7.8	128.8	3.6	1530	27.0	0.29
03	251					320	1676	84.9	800	7.8	128.8	3.5	1450	25.2	0.17
		393				487	1630	89.2	1200	7.8	128.8	3.6	1530	24.5	0.17
			536			641	1578	91.3	1200	7.8	128.8	3.8	1690	23.8	0.17
				678		780	1519	92.5	1200	7.8	128.8	3.9	1770	23.0	0.18
					820	900	1451	93.2	1200	7.8	128.8	4.0	1860	22.0	0.18
04	307					393	2005	87.5	1000	7.8	134.3	3.5	1450	19.5	0.12
		477				586	1931	90.8	1200	7.8	134.3	3.6	1530	18.9	0.12
			646			757	1843	92.4	1200	7.8	134.3	3.8	1690	18.1	0.12
				816		900	1740	93.3	1200	7.8	134.3	4.0	1860	17.2	0.12

05




06

Z560-3A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	121					191	1089	76.9	400	8.7	150.8	3.6	1530	41.6	0.56
		195				305	1075	83.8	700	8.7	150.8	3.6	1530	41.1	0.53
			270			414	1056	87.4	800	8.7	150.8	3.7	1610	40.4	0.51
				345		519	1038	89.5	1000	8.7	150.8	3.8	1690	39.7	0.51
					419	618	1016	90.9	1200	8.7	150.8	3.8	1690	39.0	0.52
02	151					241	1312	81.0	500	8.7	153.5	3.5	1450	33.0	0.37
		240				375	1284	86.6	800	8.7	153.5	3.6	1530	32.3	0.36
			329			503	1257	89.5	1000	8.7	153.5	3.7	1610	31.7	0.35
				418		622	1225	91.1	1200	8.7	153.5	3.7	1610	30.9	0.36
					508	733	1191	92.2	1200	8.7	153.5	3.8	1690	30.1	0.37
03	200					315	1670	83.7	700	8.7	153.5	3.8	1690	27.8	0.22
		315				483	1628	88.4	1000	8.7	153.5	3.9	1770	27.2	0.21
			431			639	1579	90.8	1200	8.7	153.5	4.0	1860	26.4	0.21
				546		781	1524	92.2	1200	8.7	153.5	4.1	1950	25.6	0.22
					662	907	1463	93.0	1200	8.7	153.5	4.2	2030	24.6	0.23
04	246					389	2000	86.6	800	8.7	159.0	3.7	1610	21.6	0.15
		384				584	1932	90.3	1200	8.7	159.0	3.9	1770	20.9	0.15
			521			758	1849	92.1	1200	8.7	159.0	4.0	1860	20.1	0.15
				658		908	1756	93.1	1200	8.7	159.0	4.1	1950	19.2	0.16

05




06

Z560-4A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min					功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция		电枢回路 Цепь якоря
编号 Seriesno.	220В	330 В.	440 В.	550 В.	660 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление H pa	电压降 vtttagedrop Δu v	电感 Induc-Tancela MH
01	94					184	1079	74.2	300	9.7	183.4	3.9	1770	46.8	0.73
		154				297	1064	82.1	500	9.7	183.4	4.0	1860	46.2	0.67
			213			406	1047	86.1	600	9.7	183.4	4.0	1860	45.5	0.66
				275		511	1030	88.6	800	9.7	183.4	4.1	1950	44.8	0.65
					334	611	1011	90.2	1000	9.7	183.4	4.1	1950	44.0	0.65
02	119					233	1294	79.0	400	9.7	186.2	3.8	1690	36.9	0.48
		190				368	1276	85.3	700	9.7	186.2	3.9	1770	36.4	0.45
			262			495	1247	88.5	800	9.7	186.2	3.9	1770	35.7	0.45
				334		616	1220	90.4	1000	9.7	186.2	4.0	1860	34.9	0.45
					406	728	1188	91.7	1200	9.7	186.2	4.1	1950	34.1	0.46
03	158					308	1654	82.3	500	9.7	186.2	4.1	1950	30.5	0.28
		250				476	1615	87.6	800	9.7	186.2	4.1	1950	29.9	0.27
			343			633	1571	90.2	1000	9.7	186.2	4.2	2030	29.1	0.27
				436		777	1521	91.8	1200	9.7	186.2	4.3	2130	28.2	0.28
					529	907	1466	92.7	1200	9.7	186.2	4.4	2220	27.3	0.29
04	196					381	1981	85.4	600	9.7	191.6	4.0	1860	24.1	0.19
		305				577	1921	89.6	1000	9.7	191.6	4.1	1950	23.5	0.19
			415			753	1844	91.6	1200	9.7	191.6	4.2	2030	22.6	0.19
				525		908	1760	92.8	1200	9.7	191.6	4.3	2130	21.7	0.20

05




06

Z630-2A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min				功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
编号 Seriesno.	440 В.	550 В.	660 В.	750 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление PA
01	330				564	1410	91.5	1000	12.4	276	3.8	1140
		425			697	1366	92.6	1200	12.4	276	3.9	1190
			515		821	1330	93.5	1200	12.4	276	4.1	1300
				590	915	1298	94	1200	12.4	276	4.2	1360
02	390				662	1633	92.2	1200	12.4	280	4.0	1240
		490			811	1581	93.2	1200	12.4	280	4.2	1360
			598		946	1527	93.9	1200	12.4	280	4.4	1480
				677	1045	1479	94.2	1200	12.4	280	4.5	1540
03	420				723	1769	92.9	1100	12.4	282	4.0	1240
		535			879	1705	93.8	1200	12.4	282	4.2	1360
			650		1019	1638	94.2	1200	12.4	282	4.4	1480
				750	1118	1578	94.5	1200	12.4	282	4.6	1610
04	530				839	2052	92.9	1200	12.4	285	4.5	1540
		665			1010	1960	93.7	1200	12.4	285	4.7	1670
			810		1157	1863	94.1	1200	12.4	285	5.0	1870

Z630-3A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min				功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
编号 Seriesno.	440 В.	550 В.	660 В.	750 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление PA
01	260				561	1403	90.9	800	13.8	310	4.1	1300
		340			697	1373	92.4	1000	13.8	310	4.2	1360
			411		825	1340	93.3	1000	13.8	310	4.3	1420
				474	922	1311	93.8	1000	13.8	310	4.4	1480
02	310				660	1636	91.7	900	13.8	318	4.3	1420
		395			813	1590	93	1000	13.8	318	4.4	1480
			481		954	1542	93.7	1000	13.8	318	4.6	1610
				545	1058	1498	94.2	1000	13.8	318	4.7	1670
03	340				723	1776	92.5	1000	13.8	320	4.3	1420
		431			884	1717	93.6	1000	13.8	320	4.4	1480
			521		1030	1657	94.2	1000	13.8	320	4.6	1610
				595	1135	1601	94.5	1000	13.8	320	4.7	1670
04	425				840	2061	92.6	1000	13.8	325	4.8	1730
		535			1019	1979	93.6	1000	13.8	325	4.9	1800
			650		1177	1894	94.2	1000	13.8	325	5.1	1940

Z630-4A

编号 Seriesno.	额定电压额定电压下的转速下的转速 вращающаяся скорость под напряжением ниже номинального напряжения un r/min				功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
编号 Seriesno.	440 В.	550 В.	660 В.	750 В.	功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max-скорость Nmax R/Min	励磁功率 ExciTationPower PF KW	转动惯量 момент инерционного J kg.㎡	风量 Том Q M³/s	风压 давление PA
01	211				555	1400	90.0	600	15.8	365	4.5	1540
		260			692	1371	91.8	800	15.8	365	4.6	1610
			325		822	1341	92.8	800	15.8	365	4.6	1610
				765	923	1317	93.5	800	15.8	365	4.7	1670
02	247				654	1633	91.0	800	15.8	370	4.7	1670
		310			810	1592	92.5	800	15.8	370	4.8	1730
			381		955	1549	93.4	800	15.8	370	4.9	1800
				435	1064	1510	94.0	800	15.8	370	4.9	1800
03	270				717	1771	92.0	800	15.8	370	4.6	1610
		345			882	1720	93.2	800	15.8	370	4.7	1670
			415		1033	1665	94.0	800	15.8	370	4.8	1730
				475	1150	1624	94.4	900	15.8	370	4.9	1800
04	335				826	2061	92.2	800	15.8	380	5.1	1940
		425			1021	1989	93.3	800	15.8	380	5.2	2020
			515		1188	1914	94.0	800	15.8	380	5.3	2090

Z710-320

编号 Серия №.	额定电压下的转速 Скорость вращения при un r/min			功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max- скорость и макс r/min	励磁功率 Exction Power Pf KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
	额定电压下的转速 Скорость вращения при un r/min									风量 Том M³/s	风压 давление кПА
	440 В.	660 В.	750 В.							风量 Том M³/s	风压 давление кПА
1	480			800	1963	92.6	1100	8.5	289	4.0	0.85
2	560			1000	2437	93.3	1100	10	296	4.6	1.08
3		530		1000	1621	93.4	1100	10	289	4.4	1.0
4		745		1250	2021	93.7	1200	8.4	289	5.1	1.3
5			645	1250	1775	93.9	1100	9.8	296	5.0	1.26
6		860		1500	2423	93.8	1100	8.7	296	6.0	1.75
7			845	1500	2129	93.9	1200	8.2	289	5.9	1.7

Z710-400

编号 Серия №.	额定电压下的转速 Скорость вращения при un r/min			功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max- скорость и макс r/min	励磁功率 Exction Power Pf KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
	额定电压下的转速 Скорость вращения при un r/min									风量 Том M³/s	风压 давление кПА
	440 В.	660 В.	750 В.							风量 Том M³/s	风压 давление кПА
1	380			800	1967	92.4	1000	9.3	337	4.2	0.93
2	445			1000	2440	93.2	1000	10.9	344	4.7	1.13
3		422		1000	1624	93.3	1000	10.6	337	4.6	1.08
4		590		1250	2019	93.8	1100	8.7	337	5.1	1.3
5			515	1250	1774	93.9	1000	10.5	344	5.1	1.3
6		690		1500	2418	94.0	1000	9.13	344	5.9	1.7
7			680	1500	2125	94.1	1100	8.5	337	5.7	1.6

Z710-500

编号 Серия №.	额定电压下的转速 Скорость вращения при un r/min			功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max- скорость и макс r/min	励磁功率 Exction Power KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
	额定电压下的转速 Скорость вращения при un r/min									风量 Том M³/s	风压 давление k pa
	440 В.	660 В.	750 В.							风量 Том M³/s	风压 давление k pa
1	305			800	1975	92.1	800	10.4	397	4.4	1.0
2	360			1000	2446	92.9	800	11	404	4.8	1.17
3		337		1000	1625	93.2	800	11.6	397	4.7	1.13
4		470		1250	2021	93.7	1000	10.1	397	5.2	1.35
5			410	1250	1777	93.8	800	11.4	404	5.2	1.35
6		550		1500	2419	94.0	800	10.6	404	6.0	1.75
7			530	1500	2125	94.1	1000	10.9	397	5.8	1.65

Z710-630

编号 Серия №.	额定电压下的转速 Скорость вращения при un r/min			功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max- скорость nmax r/min	励磁功率 Exction Power KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
										通风 Вентиляция
										风量 Том M³/s	风压 давление k pa
	440 В.	660 В.	750 В.							风量 Том M³/s	风压 давление k pa
1	240			800	1988	91.4	700	11.9	475	4.8	1.17
2	280			1000	2458	92.5	700	13.3	482	5.3	1.4
3		268		1000	1633	92.8	700	12.7	475	5.0	1.26
4		370		1250	2027	93.4	800	11.8	475	5.5	1.49
5			325	1250	1783	93.5	700	12.7	482	5.5	1.49
6		435		1500	2425	93.7	700	12.1	482	6.3	1.92
7			430	1500	2129	93.9	800	11.1	475	6.0	1.75

Z710-800

编号 Серия №.	额定电压下的转速 Скорость вращения при un r/min			功率 Вывод PN KW	额定电流 Оценка тока La a	效率 Эффективность η %	最大转速 Max- скорость nmax r/min	励磁功率 Exction Power KW	转动惯量 момент инерционного J kg.㎡	通风 Вентиляция
	额定电压下的转速 Скорость вращения при un r/min									风量 Том M³/s	风压 давление кПА
	440 В.	660 В.	750 В.							风量 Том M³/s	风压 давление кПА
1	185			800	2008	90.5	550	14.5	576	5.5	1.49
2	220			1000	2477	91.7	550	14.2	583	5.8	1.65
3		210		1000	1645	92.1	550	13.7	576	5.5	1.49
4		290		1250	2038	93.0	700	13.6	576	6.1	1.81
5			255	1250	1793	92.9	550	13.8	583	6.0	1.75
6		345		1500	2436	93.3	550	13.4	583	6.8	2.21
7			325	1500	2138	93.5	700	13.6	576	6.5	2.03

Двигатель постоянного тока серии Z 1000 кВт двигатель постоянного тока мощный двигатель постоянного тока электродвигатель DC Motor двигатель постоянного тока с высоким крутящим моментом двигатель постоянного тока прокатного стана Электродвигатель мощностью 1000 кВт 1000 кВт двигатель Мотор 1000 кВт

сопутствующие товары

Двигатель переменного тока с фазным ротором серии YRKK с контактным кольцом высокого напряжения

Высоковольтный двигатель переменного тока с фазным ротором серии YR

Ypt series asynchronous servo ac мотор

Двигатель переменного тока с короткозамкнутым ротором серии YKS

Асинхронный двигатель переменного тока высокого напряжения серии YKK с короткозамкнутым ротором

Ye3 -серия белка клетки асинхронный переменный мотор

1000 кВт Z Series DC Motor

сопутствующие товары

Ванпай Мотор
