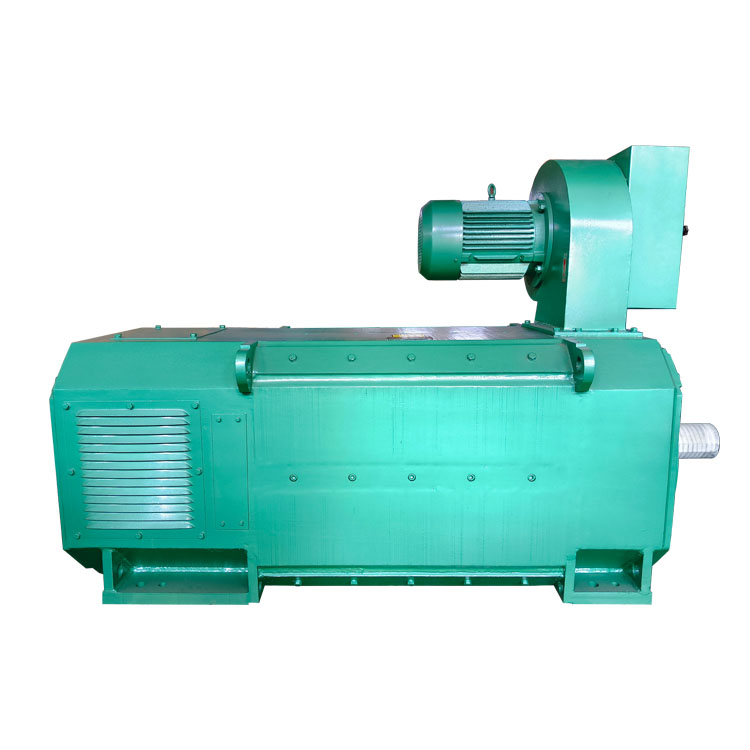

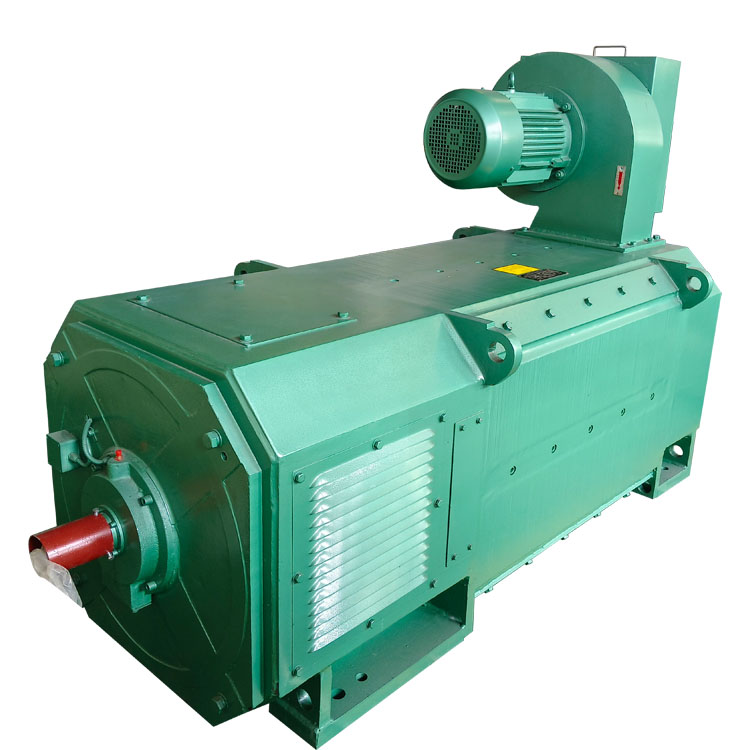

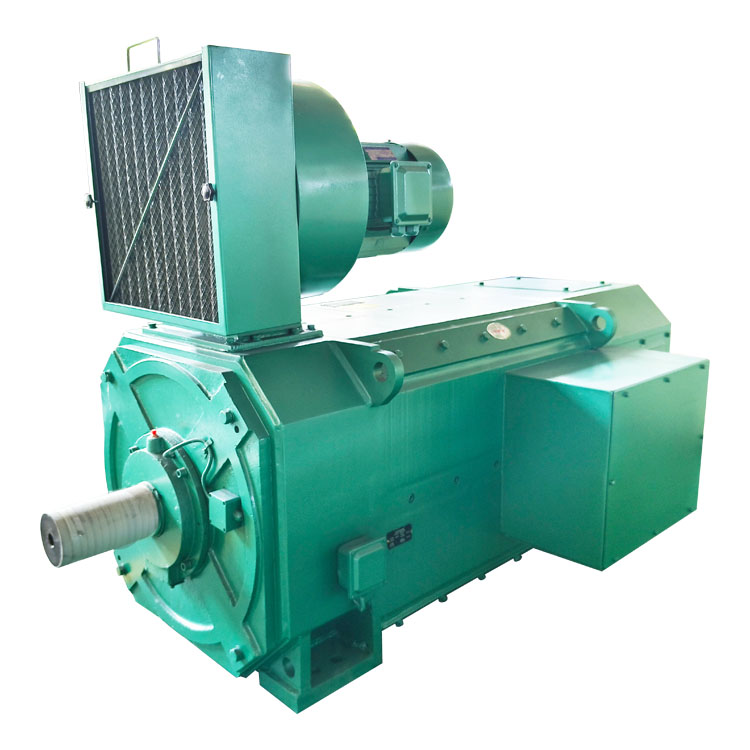

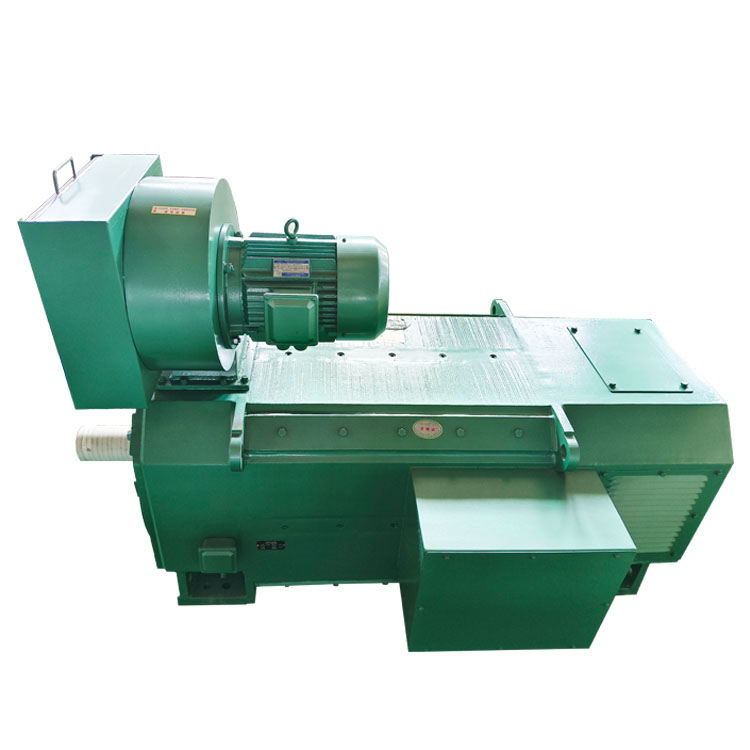

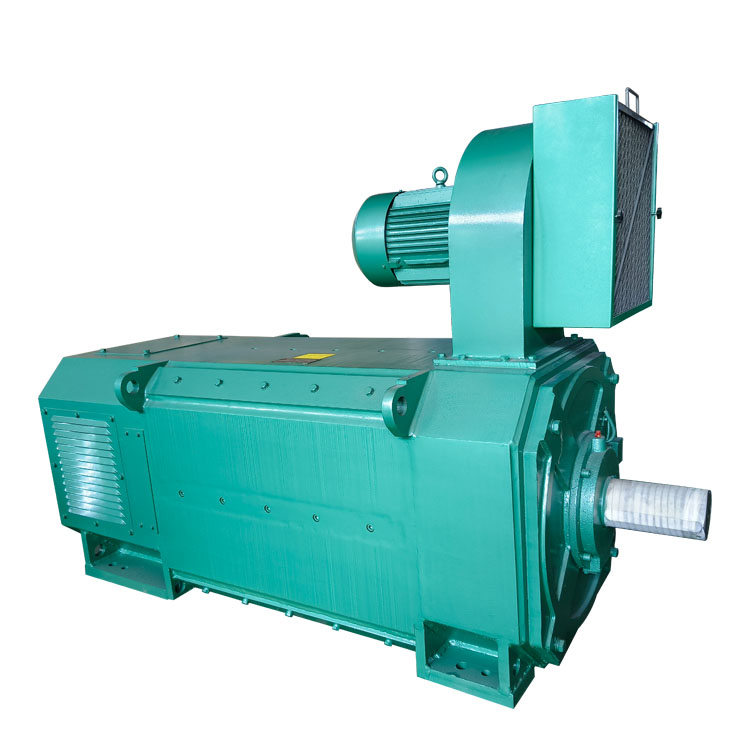

Z4 -серия DC Motor
WPDJ
Описание продуктов
Z4 -серия DC Motor
Двигатель DC серии Z4 (высота центра: 100 мм-450 мм) может использоваться в различных промышленных отделениях. Такие как катящаяся мельница, металлический машинный инструмент, изготовление бумаги. Красинг и ткачество, печатная отрасль, цементная фабрика, пластиковое экструзионное оборудование и так далее.
Они подходят в областях, где необходима корректировка скорости широкого расстояния, а способность перегрузки не превышает 1,6 раза с номинальным крутящим моментом. Регулировка скорости вверх с помощью постоянной мощности. Регулировка скорости нисходящей скорости постоянным крутящим моментом и метод уменьшения напряжения аспользования может достигать 20 об / мин.
Описание модели:
Письмо 'b ' означает мотор с компенсацией обмотки. Применимо только к Z4-250 и Z4-280.
Цифра 1,2 для короткого и длинного эндебля.
Что касается размера кадра 112, первая цифра означает количество полюсов и вторая цифра для длины ядра.
Буква 'z ' для DC Motor; цифра '4 ' для порядкового числа конструкции серии Forth.
Диапазон параметров
Напряжение: Нормальная 400 В, 440 В
Скорость: номинальная скорость.
Степень защиты: IP21S
Изоляция Класс: F
Обязанность: S1
Электрические характеристики.
Температура охлаждающей жидкости: <40 ℃ Захватывающий метод: Разделенные
условия возбуждения: высота над уровнем моря: <1000 м.
Рейтинги применимы к непрерывной работе S1 в соответствии с следующими.
Работа в соответствии с техническим листом данных.
Метод защиты и охлаждения.
1. Защита всей серии - IP21.
2. Режимы охлаждения для всех двигателей являются отдельным охлаждением и принудительной вентиляцией. Охлаждающие вентиляторы радиально смонтированы, отдельно питаются и прикреплены с воздушным фильтром. Режимы охлаждения для двигателей могут быть превращены в типы IC06, IC17 и IC37.
3. Расположение вентилятора охлаждения.
а Для рамы 100 мм до 160 мм охлаждающий вентилятор установлен со стороны без привода.
беременный Для рамы от 180 мм до 450 мм охлаждающий вентилятор установлен на стороне привода.
в Требуемый объем охлаждения воздуха, нажатие воздуха и выход двигателя вентилятора показаны ниже (Таблица 1):
Таблица 1:
| Размер кадра | Объем воздуха (м ³/ч) | Статическое давление (PA) | Моторный выход (кВт) |
| Z4-100 | 160 | 200 | 0.04 |
| Z4-112 | 220 | 300 | 0.06 |
| Z4-132 | 360 | 450 | 0.18 |
| Z4-160 | 790 | 600 | 0.37 |
| Z4-180 | 1200 | 940 | 1.1 |
| Z4-200 | 1600 | 800 | 1.1 |
| Z4-225 | 2880 | 1400 | 3.0 |
| Z4-250 | 3000 | 1400 | 3.0 |
| Z4-280 | 4000 | 1600 | 4.0 |
| Z4-315 | 4680 | 1600 | 5.5 |
| Z4-400 | 7200 | 1800 | 5.5 |
| Z4-450 | 9000 | 1800 | 7.5 |
Советы: Все двигатели охлаждения вентилятора - 2 полюса 380 В трехфазный асинхронный двигатель.
Расположение терминальной коробки:
Стандартная терминальная коробка монтируется с правой стороны, видной с конца привода двигателя.
Коробка терминала как запрос может быть установлен сверху или на стороне левша.
Уведомление о заказе.
1. Пожалуйста, проверьте наш каталог продуктов и подтвердите тип мотора и спецификацию перед установкой на место, а также выбор типа, как можно более
стандартные спецификации, показанные в каталоге.
2. Для размера каркаса двигателя, мощности, напряжения, скорости, захватывающего метода, захватывающего напряжения и формы монтажа следует упомянуть в
договоре продаж. Такие как Z4-180-31, 37 кВт, 440 В, 1000 об / мин, отдельное возбуждение 180 В, горизонтальное крепление с ногами или IMB3.
Вращение должно быть четко упомянуто в контракте.
3. Если требуется влажный триропический тип, отметьте 'th ' за оригинальной моделью типа.
