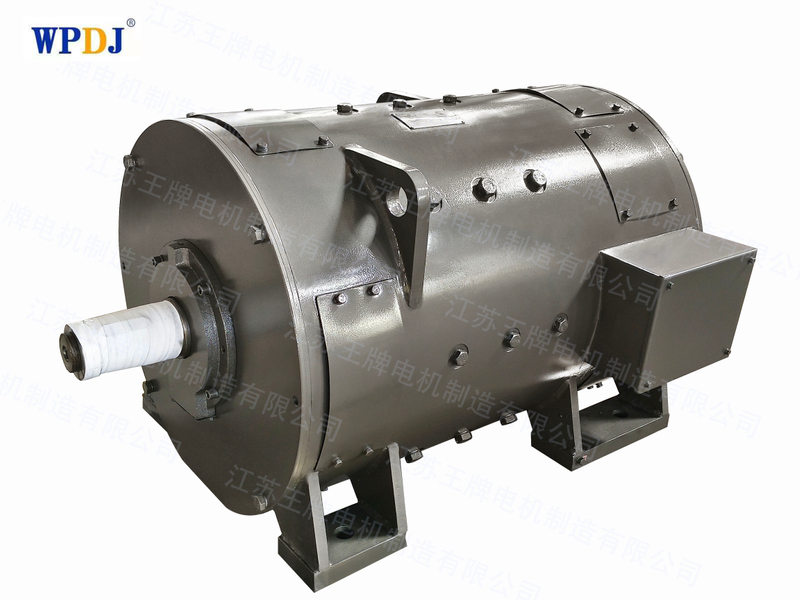

ZZJ-800-серия DC Motor
WPDJ
Введение продукта:
Вспомогательные двигатели серии ZZJ-800 для Rolling Mills являются одним из основных продуктов нашей компании. Эти двигатели производятся в соответствии с двигателями IEC-34-13 «для вспомогательных дисков Rolling Mills », установленных Международной электротехнической комиссией. Они являются решающим энергетическим оборудованием в сталелитейной промышленности, способных выдерживать суровые условия труда. Они могут терпеть частые запуска, остановки, развороты и повторные крутящие моменты с высокой перегрузкой. Эти двигатели в основном используются в оборудовании, таком как рабочие таблицы, нажатые устройства, рулоны натяжения, ножницы и подъемники. Они служат обновленными заменами двигателей серии ZZ/ZZK, Zzy, Zzjo и ZZJ2.
Эта серия двигателей имеет цилиндрическую структуру с хорошим рассеянием тепла, подходящей для питания выпрямителя. Они могут выдерживать импульсные токи и резкие изменения в токе (изменения нагрузки), сохраняя при этом хорошую коммутацию.
Эти двигатели поддерживают размеры установки серии 600, но с одним уровнем мощности выше, чем серия 600, достигая международного продвинутого уровня.
Двигатели имеют изоляцию F-класса, используя надежную структуру изоляции и процесс пропитки для обеспечения стабильной изоляции и хорошего рассеяния тепла. Двигатели подходят для источника питания от наборов генераторов постоянного тока, а также для статического выпрямителя. Когда источник питания выпрямителя подключается в трехфазной цепь с полной контролируемой мостовой схемой, для долгосрочной стабильной работы реактор фильтра не требуется.
Производительность двигателя:
3.1 Данные в таблице технических параметров должны работать в следующих условиях:
а Высота не превышает 1000 метров.
беременный Температура окружающего воздуха между -30 до +40 ℃.
в Рабочая среда не должна содержать кислые, щелочные или другие газы, которые корродируют изоляцию.
дюймовый Моторные циклы включают:
Вентилируется непрерывная обязанность (S1),
Полностью закрытая краткосрочная обязанность (S2),
Полностью закрытая прерывистая периодическая обязанность (S3) с рабочим циклом (FC) 30%.
эн. Схема якоря двигателя и цепь возбуждения могут питаться путем питания статического выпрямителя или генератора постоянного тока.
фон Производительность этой серии двигателей соответствует требованиям GB5227-85 Standard 'Вспомогательный Drive DC Motors для прокатных мельниц '.
3.2 Стандартные номинальные напряжения двигателя составляют 220 В и 440 В. Другие уровни напряжения могут быть согласованы с нашей компанией.
3.3 Номинальная скорость двигателя должна соответствовать положениям в таблице технических данных в соответствии с характеристиками двигателя. Двигатели с номинальным напряжением 220 В должны быть способны регулировать напряжение для контроля скорости.
3.4 Когда двигатель питается источником питания постоянного тока без существенной пульсации (т. Е. Использование роторного генератора в качестве источника питания) работает при номинальной выходной мощности и указанном рабочее цикл, а температура окружающего воздуха не превышает 40 ℃, повышение температуры различных обмоток, измеренное методом термометра, не должна превышать 75 тыс. Или 110K при измерении методом сопротивления. Повышение температуры коммутатора, измеренное методом термометра, не должно превышать 85 ℃.
3.5 Для двигателей постоянного тока с соединением с вентилируемой непрерывной обязанностью (S1) или полностью закрытой краткосрочной обязанностью (S2) с 1-часовым временным ограничением отношение Ampere Ampere Ampere составляет приблизительно 50% шунт и 50% серии.
3.6 Для двигателей постоянного тока с вентилируемой непрерывной обязанностью (S1) или полностью заключенной краткосрочной обязанностью (S2) с 1-часовым временным ограничением максимальная скорость регулирования скорости не должна превышать следующие правила.
Производительность двигателя:
3.1 Данные в таблице технических параметров должны работать в следующих условиях:
а Высота не превышает 1000 метров.
беременный Температура окружающего воздуха между -30 до +40 ℃.
в Рабочая среда не должна содержать кислые, щелочные или другие газы, которые корродируют изоляцию.
дюймовый Моторные циклы включают:
Вентилируется непрерывная обязанность (S1),
Полностью закрытая краткосрочная обязанность (S2),
Полностью закрытая прерывистая периодическая обязанность (S3) с рабочим циклом (FC) 30%.
эн. Схема якоря двигателя и цепь возбуждения могут питаться путем питания статического выпрямителя или генератора постоянного тока.
фон Производительность этой серии двигателей соответствует требованиям GB5227-85 Standard 'Вспомогательный Drive DC Motors для прокатных мельниц '.
3.2 Стандартные номинальные напряжения двигателя составляют 220 В и 440 В. Другие уровни напряжения могут быть согласованы с нашей компанией.
3.3 Номинальная скорость двигателя должна соответствовать положениям в таблице технических данных в соответствии с характеристиками двигателя. Двигатели с номинальным напряжением 220 В должны быть способны регулировать напряжение для контроля скорости.
3.4 Когда двигатель питается источником питания постоянного тока без существенной пульсации (т. Е. Использование роторного генератора в качестве источника питания) работает при номинальной выходной мощности и указанном рабочее цикл, а температура окружающего воздуха не превышает 40 ℃, повышение температуры различных обмоток, измеренное методом термометра, не должна превышать 75 тыс. Или 110K при измерении методом сопротивления. Повышение температуры коммутатора, измеренное методом термометра, не должно превышать 85 ℃.
3.5 Для двигателей постоянного тока с соединением с вентилируемой непрерывной обязанностью (S1) или полностью закрытой краткосрочной обязанностью (S2) с 1-часовым временным ограничением отношение Ampere Ampere Ampere составляет приблизительно 50% шунт и 50% серии.
3.6 Для двигателей постоянного тока с вентилируемой непрерывной обязанностью (S1) или полностью заключенной краткосрочной обязанностью (S2) с 1-часовым временным ограничением максимальная скорость регулирования скорости не должна превышать следующие правила.
| Соотношение базовой скорости к номинальной скорости (%) | Максимальная скорость регулирования скорости (%) |
| 100 | 15 |
| 200 | 20 |
| 300 | 25 |
3.7 В течение указанного рабочего периода изменение скорости двигателя при полной нагрузке в холодном состоянии не должно превышать 15% от номинальной скорости для вентилируемых двигателей постоянного тока и 20% номинальной скорости для полностью закрытых двигателей постоянного тока.
При нормальной рабочей температуре, номинальной нагрузке, номинальном напряжении и номинальном токе, допуск скорости двигателя не должен превышать ± 7,5% от номинальной скорости.
3.8 Все двигатели из модели ZZJ-810 и выше оснащены компенсационными обмотками.
3.9 Двигатель снабжен терминальными постами, отмеченными для заземления.
Обзор структуры двигателя:
4.1 Структура защиты и установки:
а Типы защиты для всей серии: - Полностью закрытый: IP44 - Вентилируется: IP23
беременный Метод установки: соответствует национальному стандартному GB997-81, классифицируемому как IMB3. Другие методы установки могут быть согласованы с нашей компанией.
4.2 Методы охлаждения:
Полностью закрытые двигатели:
IC0040: естественное охлаждение на поверхности корпуса.
IC0041: воздушное охлаждение, управляемое внутренним вентилятором, подключенным к самому двигателю.
Вентилируемые двигатели:
IC17: Потребление воздуха через проток, натуральный воздушный выхлоп.
IC37: Потребление воздуха и выхлопные каналы через воздуховоды.
IC16: оснащен независимым воздуходувка.
Требуемый объем охлаждения воздуха для каждого номера кадра заключается в следующем (см. Таблицу):
| Рамка | Скорость потока воздуха для вентилируемых моторов непрерывной обязанности (мграни) |
| 802a | 0.052 |
| 802b | 0.052 |
| 802c | 0.076 |
| 803 | 0.094 |
| 804 | 0.12 |
| 806 | 0.16 |
| 808 | 0.20 |
| 810 | 0.25 |
| 812 | 0.35 |
| 814 | 0.42 |
| 816 | 0.57 |
| 818 | 0.75 |
4.3 Положение терминальной коробки, просматриваемое с основного конца привода, находится на правой стороне кадра. Если требуется левая сторона или вершина, с нашей компанией можно договориться.
4.4 Мотор может быть оснащен тахогенератором и аксессуарами на вспомогательном конце.
4.5 Двигатель имеет двойное удлинение вала, со стандартной конусной конусом 1:10. Если требуется конус из вала 1: 9 или изменение общей длины двигателя, с нашей компанией можно договориться.
4.6 Привод двигателя подключен через упругую связь, и необходимо соблюдать осторожность, чтобы правильно выровнять устройство.
Инструкции по заказу:
5.1. Перед размещением заказа, пожалуйста, обратитесь к каталогу продуктов, чтобы уточнить спецификации модели и другие данные. Если требуемое разнообразие, спецификации и т. Д. отличается от таковых в каталоге, пожалуйста, немедленно свяжитесь с нашей компанией. Если есть конкретные требования, пожалуйста, отправьте четкие и конкретные запросы заранее. Они будут обсуждаться с соответствующими департаментами нашей компании, а по соглашению будет подписано договор договора или судебного разбирательства.
5.2 При размещении заказа, пожалуйста, укажите модель двигателя, рейтинг питания, напряжение, скорость, рабочее цикл, структурный тип, метод охлаждения, метод возбуждения, напряжение возбуждения, тип вала, положение терминала, а также имена аксессуаров, запасные части и т. Д.
5.3 Если двигатель предназначен для использования в специальных средах, требующих устойчивости влажности и тепла, укажите 'th ' после исходного номера модели.
